Antena – urządzenie zamieniające fale elektromagnetyczne na sygnał elektryczny i odwrotnie. Jest niezbędnym elementem składowym każdego systemu radiokomunikacji. W XX w. najbardziej rozpowszechnione były anteny odbiorników radiowych i telewizyjnych; w XXI w. antena częściej kojarzona jest z elementem wyposażenia radia samochodowego, bezprzewodowych sieci komputerowych lub z odbiorem sygnałów TV z satelitów.
Podział anten WIFI:
Podział anten WIFI:
- Ze względu na budowę:
- mikropaskowe
- yagi-uda
- szczelinowe
- helicalne
- paraboliczne
- biquad
- gp -(Grodnu plane)
- kolinearne
- OMNI
- dipolowe
- Ze względu na kierunkowość:
- dookolne (GP, OMNI, szczelinowe, kolinearne, dipolowa)
- sektorowe (szczelinowe, mikropaskowe, biquad)
- kierunkowe (yagi, paraboliczne, biquad, helicalne, tubowe)
- Ze względu na zastosowanie:
- bazowe ( szczelinowe, paraboliczne, GP, OMNI)
- klienckie ( yagi-uda, helical, mikropaskowe, paraboliczne, biquad)
Anteny sektorowe i dookólne
Anteny dookólne wysyłają i odbierają fale radiowe we wszystkich kierunkach. Ich charakterystyka promieniowania to zazwyczaj okrąg (kąt 360º), w którego środku znajduje się antena. Promień okręgu zależy proporcjonalnie od zysku anteny, czyli im większy jest zysk anteny tym większy promień pokrycia. Anteny dookólne używane są w sieciach, w których klienci są rozproszeni na dużym obszarze wokół anteny. Anteny te mają polaryzację pionową.

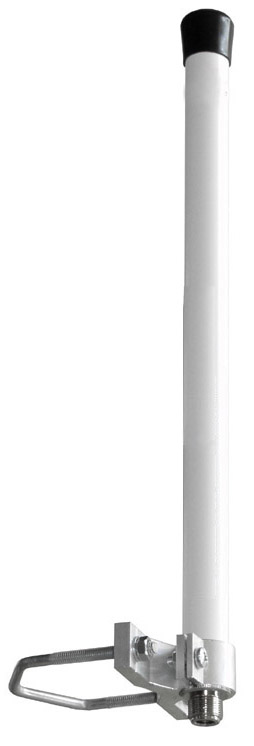

- Antena dookólna zewnętrzna
- Antena dookólna wewnętrzna, rozmiar anteny świadczy o jej wzmocnieniu.
Anteny sektorowe działają na podobnej zasadzie, jak anteny dookólne, jednak ich maksymalny kąt apertury wynosi mniej niż 360º (z reguły 60º, 120º lub 180º). Stosuje się je w połączeniu typu punkt-wielopunkt (punkt dostępowy - stacja klienckie), w którym klienci znajdują się w określonym kierunku.
- Antena sektorowa
Anteny kierunkowe.
Wysyłają i odbierają fale radiowe w jednym wybranym kierunku. Anteny kierunkowe o większym kącie apertury zapewniają lepsze pokrycie terenu, jednak kosztem zysku (działają na mniejszą odległość). W celu nawiązania połączenia z odległym nadajnikiem stosuje się anteny o małym kącie apertury, ale o dużym zysku.

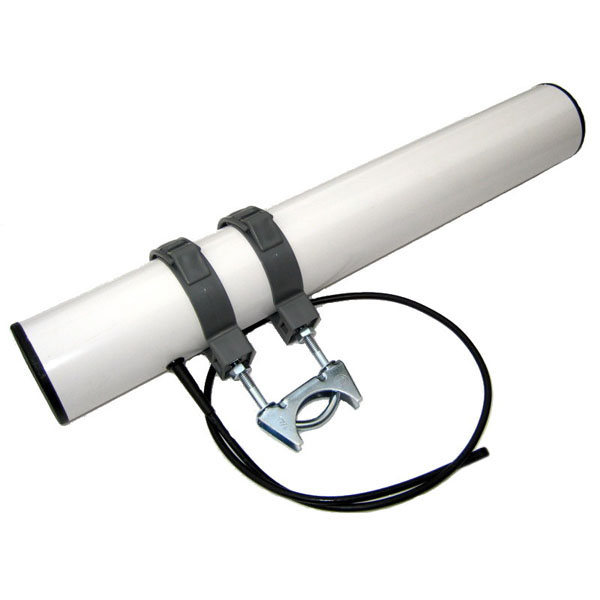

- Antena kierunkowa typu Yagi (zysk od 12 do 18 dBi)
- Antena panelowa(zysk od 12 do 24 dBi)
Anteny paraboliczne można podzielić na dwa rodzaje: - z czaszą pełną (talerz), - z czaszą siatkową. Anteny te nie pokrywają dużego obszaru lecz skupiają wiązkę fal radiowych (mały kąt apertury), dzięki temu posiadają największy zysk i największą kierunkowość ze wszystkich rodzajów anten. Mają zastosowanie właściwie tylko w połączeniach na duże odległości typu punkt-punkt. Mogą być polaryzowane zarówno pionowo jak i poziomo.
- Antena paraboliczna z pełną czaszą

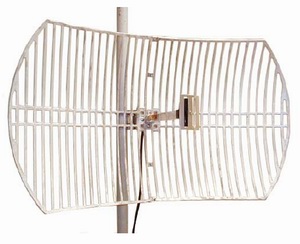

- Antena paraboliczna z czaszą siatkową
